- Quadcept Support
- 26/10/26 15:16:37
お問い合わせいただきありがとうございます。

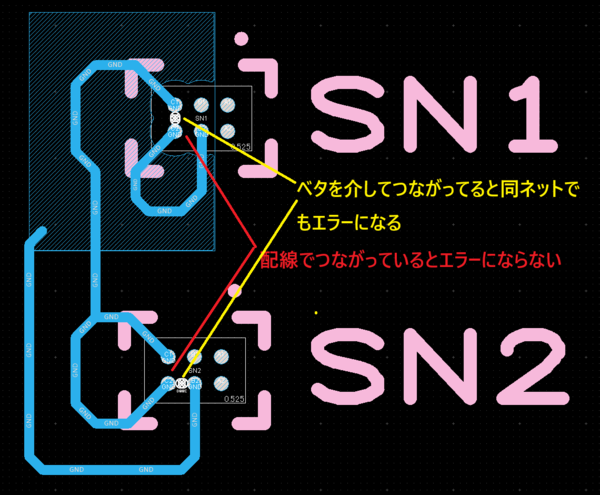

また、画像資料もお送りいただきありがとうございます。
現状の動作としましては、同オブジェクト内であれば同ネットクリアランスは検出されない動作となります。
そのため、動的ベタが確保したクリアランスや折れ曲がったひと繋がり内の配線などは
同ネットクリアランス違反は検出されない状況となります。
そのため、いただいております画像からの判断となりますが
57059 様のおっしゃられるように同ネットクリアランス違反が検出されていない部分につきましては
同じひと繋がりの配線内でのクリアランスとなりすのでエラーとなっておらず、
検出されている部分は、配線同士が繋がっていないためひとつのオブジェクトではないことで
同ネットクリアランス違反として検出されている状況となります。
いただいております画像からの判断となりますので
57059 様の状況と異なっておりましたら申し訳ございません。
その場合、社内でも状況について調査確認いたしますので
以下のサポートアドレスまで現象発生のデータをお送りいただけますと幸いです。
・サポートアドレス：support@quadcept.com
また、本件につきましては、同じオブジェクト内であってもベタの輪郭や配線の端点で
同ネットクリアランスの設定以下であれば検出するなど機能改善の検討課題としてあがっております。
今回いただきました状況やお声につきましても社内で共有し機能改善や協議の参考とさせていただきます。
どうぞよろしくお願いいたします。
- 57059
- 26/10/26 15:41:21
状況はご認識の通りです。機能改善を期待しております。
