- Quadcept Support
- 26/10/20 11:58:43
お問い合わせいただきありがとうございます。
また、お手数をおかけしており申し訳ございません。
『Ultra Librarian』では『Ultra Lirarian』以外のメーカーが作成したデータがあり、
全てのCADフォーマットに対応していない部品が存在している状況です。
プレビューの上に『Built by Texas Instruments』や『Built by Infineon』などの明記があると
Ultra Librarian作成ではなくメーカー作成となっているため、全てのフォーマットには対応しておらず
Quadceptフォーマットは未対応となってしまい読み込みが不可となるかと思います。
※通常の『Built by Ultra Librarian』であればQuadceptフォーマットに対応しております。
Quadceptは『Ultra Librarian』とパートナーではありますが
各メーカーで作成されたデータにつきましては対象外となってしまう場合がございます。
今回の部品「LMG2100R026」につきまして確認しましたところ、
上記の部品に該当（『Built by Texas Instruments』）しており
全てのCADフォーマットには対応しておらず、Quadceptフォーマットでの取得ができない状況となります。
同じくQuadceptとパートナーである『SamacSys』でも確認したのですが、
残念ながら「LMG2100R026」は現状SamacSysでは用意がございませんでした。
◆SamacSys入力
58503 様のご意向にそうような回答とならず申し訳ございません。
現状の対応方法としましては、Quadceptは独自に部品作成が可能ですので
お手元にて部品/シンボル/フットプリントを作成しご活用いただけますと幸いです。
◆シンボルの作成方法
◆フットプリントの作成方法
◆部品の作成方法
また、もしお時間に余裕があるようでありましたら
『Ultra Librarian』サイトの【Feedback】や『SamacSys』サイトの【Request this Model】から
直接部品作成の依頼を行うこともできますので、一度お試しいただけますと幸いです。
どうぞよろしくお願いいたします。
- 58503
- 26/10/20 12:42:05
回答ありがとうございます。
参考までに教えてください。
①今後この課題について対応する方向で動いていますでしょうか？
②御社のインポート規格に合わせたxmlフォーマットチェッカーみたいなものがあれば、ある程度問題個所の抽出と仮修正をしながら使えそうなのですが、そのようなツールはありますでしょうか？
- Quadcept Support
- 26/10/20 13:15:30
ご連絡をいただきありがとうございます。
＞①
該当部品につきましてはUltra Librarian様にFeedbackなど対応依頼を行っておりますが
Ultra Librarian様内での対応や企業方針もございますので具体的な回答は難しいのが正直なところです。
弊社にて対応可能な記述などについては都度対応検討を進めております。
＞②
Xmlフォーマットチェッカーのようなツールはご用意しておりません状況です。
58503 様のご意向にそうような回答とならず申し訳ございません。
どうぞよろしくお願いいたします。
- Quadcept Support
- 26/10/20 16:30:46
追加で補正データのお届けとご報告させていただきます。
今回の部品につきましては、取得したXmlファイルにおいて属性定義にXmlフォーマットの不正となる記述がございました。
メーカー作成のデータがすべてXmlフォーマットの不正な記述を含めているとは限りませんので
「メーカー作成のデータであるため」というわけではなく、
メーカー作成であっても不正な記述がなければ読み込みは可能となるかと思います。
先の回答にて正確にお伝えできておらず申し訳ございません。
取り急ぎ今回の部品につきましては該当の属性定義を削除したXmlファイルを作成しましたので
添付のXmlファイルにてQuadceptへの入力をお試しいただけますと幸いです。
また、入力時のご留意点としましては
現状デスクトップからのXmlファイル入力はお問い合わせいただいたひとつ目のエラーメッセージが表示されますので、
デスクトップからいち階層以上先の階層（添付のフォルダ内のままなど）にXmlファイルを配置した状態で
Quadceptへの【入力】→【ASCIIライブラリ】→【Ultra Librarian】にて読み込みしてくださいませ。
こちら階層構造が限定されている動作につきましては改善対応を進めておりますので
対応完了まで今しばらくお時間いただきますこと、何卒ご容赦くださいませ。
最後になりましたが、『Ultra Librarian』や『SamacSys』などのデータは
ASCIIライブラリ入力時に注意喚起のメッセージもございますが、
サードパーティー製のデータとなりますので、シンボル形状やパッドや部品外形サイズや作成方法、データ構成など
ユーザー様が自社ルールやサイズに則して編集するとともに
必ずデータ内容をご確認のうえ、ご使用いただけますようお願い申し上げます。
どうぞよろしくお願いいたします。
- 58503
- 26/10/20 16:59:32
本件ご対応ありがとうございます。
試してみたのですが、残念ながら私の環境では同様のエラーが発生し、登録はできませんでした。
本件はあまり時間をかけたくない評価用基板の話でもあるので、一時的に他のCADを使うことも視野に入れながら模索したいと思います。
近年のこの手のパッケージはSamacSys側は現在対応しないとの表明しているため、一から作るのは少々厄介なので、たたき台だけでも何とかならないか？と考えていた次第です。
お忙しいところご対応いただき、ありがとうございました。
- Quadcept Support
- 26/10/20 17:21:18
ご連絡をいただきありがとうございます。
また、お手数をおかけしており申し訳ございません。
お渡ししたデータでも同様のエラーが発生するとのこと
Xmlファイルをフォルダ内に配置した状態でもエラーが発生している状況でしょうか。
先ほどの投稿からダウンロードしていただいた.zipファイルをデスクトップに配置して解凍し、
「LMG2100R026_補正」ファルダ内にXmlファイルを格納した状態で
Quadceptの上部メニュー【ファイル】【入力】→【ASCIIライブラリ】→【Ultra Librarian】にて読み込みを行っても

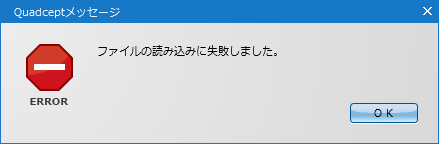

画像一枚目のエラーメッセージが表示されるということでしょうか。
デスクトップに直接Xmlファイルを配置している状態ですとエラーが発生しますので
念のため、上記ご確認させていただきたくご教示いただけますと幸いです。
どうぞよろしくお願いいたします。
- 58503
- 26/10/20 17:42:32
ご連絡ありがとうございました。
デスクトップにフォルダ付きの解凍で対応できました。

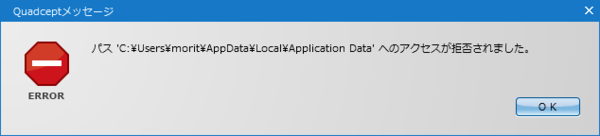

状況として、ダウンロード直下では同様の警告
が出て、入力できませんでした。

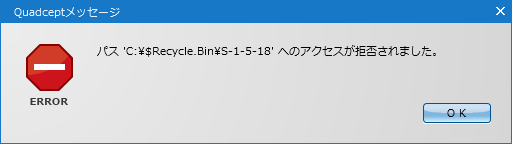

また、別のフォルダ、例えば C:\tmpに配置した場合では
と表示され、利用できませんでした。
他のUltra Librarianのデータではこの問題に遭遇したことが無かったので、困惑しておりました。
参考になれば幸いです。
- Quadcept Support
- 26/10/20 17:57:21
ご連絡をいただきありがとうございます。
デスクトップに.zipファイルを解凍しフォルダ内のXmlファイルで対応できたとのこと
承知いたしました、ご対応いただきありがとうございます。
また、エラーが発生していた状況についても詳しくご教示いただきありがとうございます。
いただきました情報も今後の対応検討にて参考とさせていただきます。
今後ともQuadceptをどうぞよろしくお願いいたします。
